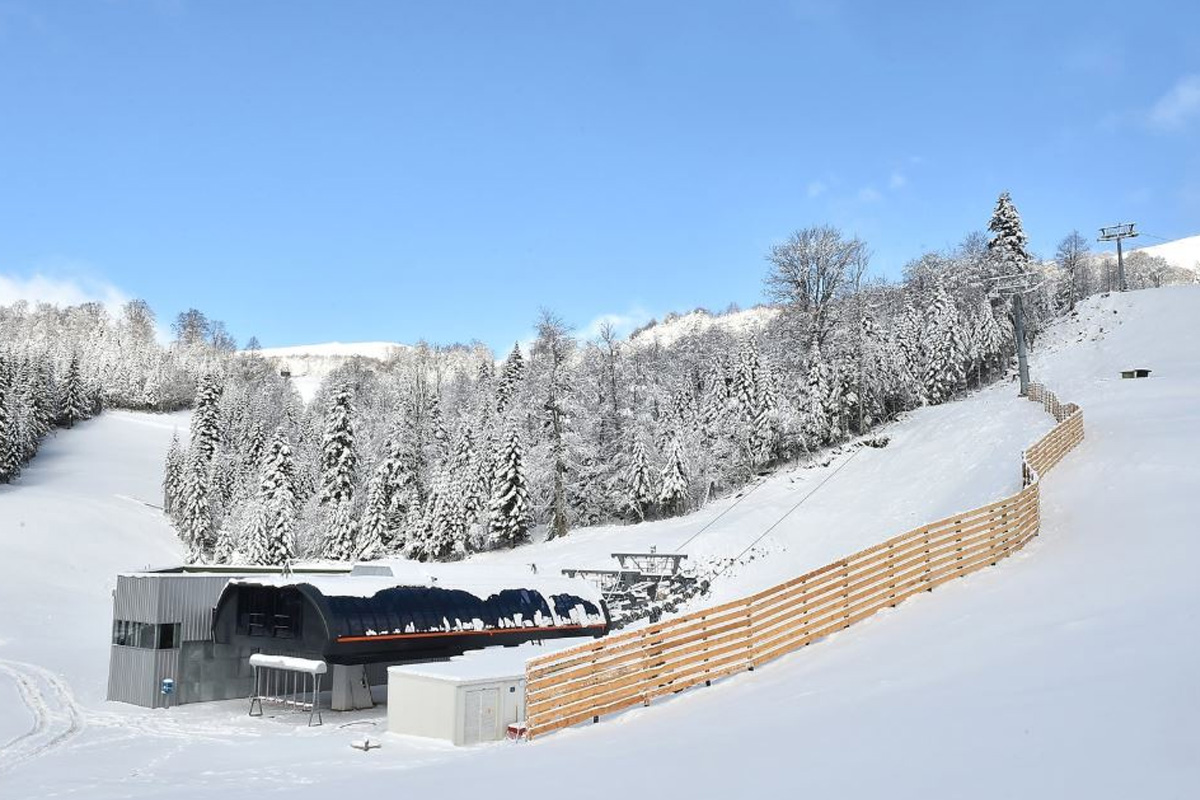

TS KOLAŠIN 1600

JEDNA OD SPECIFIČNIH I NEOBIČNIH TRAFOSTANICA KOJU SMO NEDAVNO IZGRADILI JE TS 10/0,4KV 1000KVA, KOLAŠIN 1600. OVA TRAFOSTANICA IZGRAĐENA JE ZA POTREBE NAPAJANJA ŽIČARE NA SKIJALIŠTU NA BJELASICI. SPECIFIČNOST JE ŠTO JE NADMORSKA VISINA OBJEKTA 1600M PA JE CJELOKUPNA OPREMA USKLAĐENA SA TIM ZAHTJEVOM. POSTROJENJE DE SASTOJI OS SREDNJENAPONSKOG BLOKA ,PROIZVODNJE SIEMENS, TIPA 8DJH, KONFIGURACIJE RRL, MJERNE ĆELIJE, SOPSTVENE – EMINENT PROIZVODNJE, NISKONAPONSKOG POSTROJENJA SCHNEIDER – PRISMA I ENERGETSKOG TRANSFORMATORA SNAGE 1000KVA, PROZVODNJE “MINEL”, KOJI ISPUNJAVA SVE USLOVE ZA RAD NA TOJ NADMORSKOJ VISINI. SPOLJAŠNOST OBJEKTA U KOME JE SMJEŠTENA TRANSFORMATORSKA STANICA VRLO USPJEŠNO JE UKLOPLJENA U PLANINSKI AMBIJENT SKIJALIŠTA.

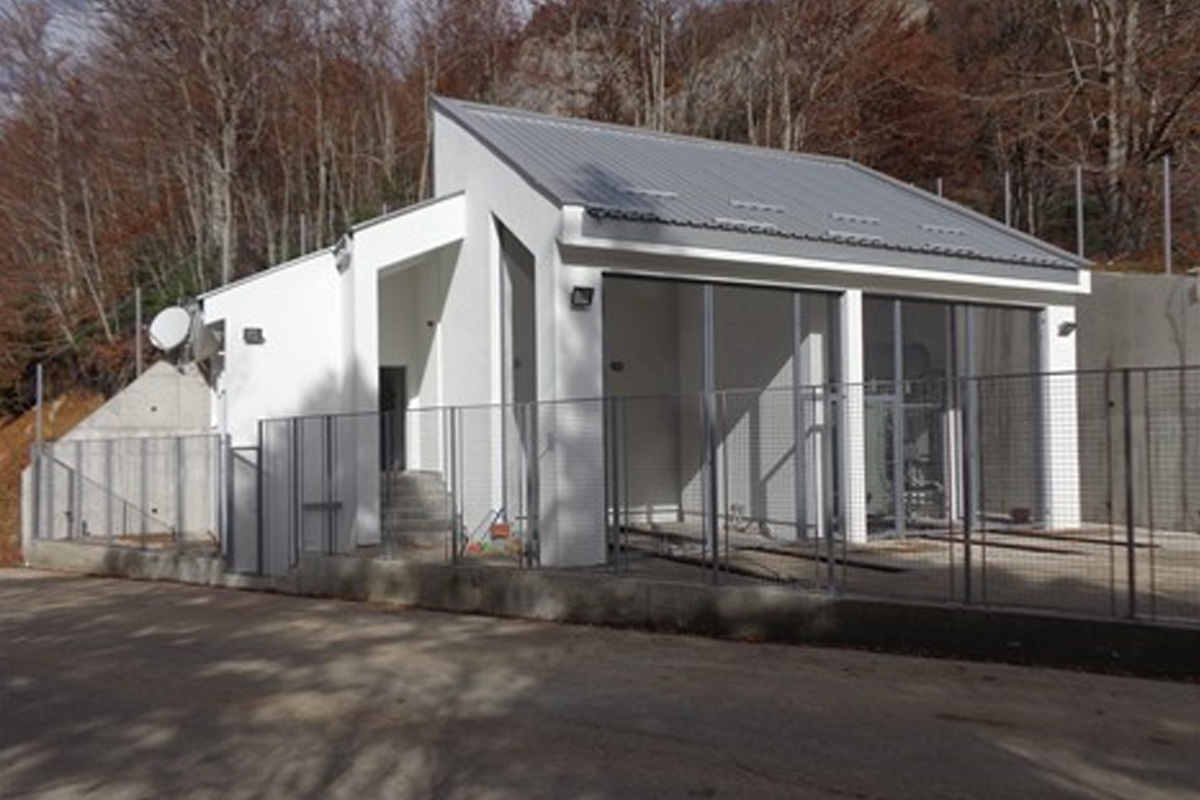

TS 35/10KV JEZERINE

ZA NAPAJANJE SKIJALIŠTA SA SVIM PRATEĆIM SADRŽAJIMA IZGRADILI SMO TRAFOSTANICU 35/10KV JEZERINE. OBJEKAT JE IZGRAĐEN NA NADMORSKOJ VISINI OD 1450M. TRAFOSTANICA SE SASTOJI OD GRAĐEVINSKOG DIJELA, ARHITEKTONSKI IZVEDENOG U PLANINSKOM STILU. U TRAFOSTANICI JE UGRAĐENA OPREMA SIEMENS. POSTROJENJE 35KV JE TIPA NXPLUS, KOJE SE SASTOJI OD DVIJE VODNE, DVIJE TRANSFORMATORSKE I JEDNE SPOJNE ĆELIJE. POSTROJENJE 10KV JE TIPA NXPLUSC, A SASTOJI SE OD 13 ĆELIJA OD KOJE SU DVIJE TRANSFORMATORSKE, DVIJE SPOJNE (PREKIDAČKA I RASTAVLJAČKA), ĆELIJA SOPSTVENE POTROŠNJE 8 IZVODNIH ĆELIJA. TRANSFORMACIJA: UGRAĐEN JE JEDAN TRANSFORMATOR 35/10KV, SNAGE 8MVA, KAO REALIZACUJA PRVE FAZE. U POSTROJENJU SU UGRAĐENE INTEGRISANE ZAŠTITNE I UPRAVLJAČKE MIKROPROCESORSKE JEDINICE TIPA SIPROTEC. UPRAVLJANJE POSTROJENJEM JE IZVEDENO SA STANIČNOG RAČUNARA I PRIPREMLJENO JE ZA DALJINSKO UPRAVLJANJE IZ BUDUĆEG DISPEČERSKOG CENTRA CEDIS-A.

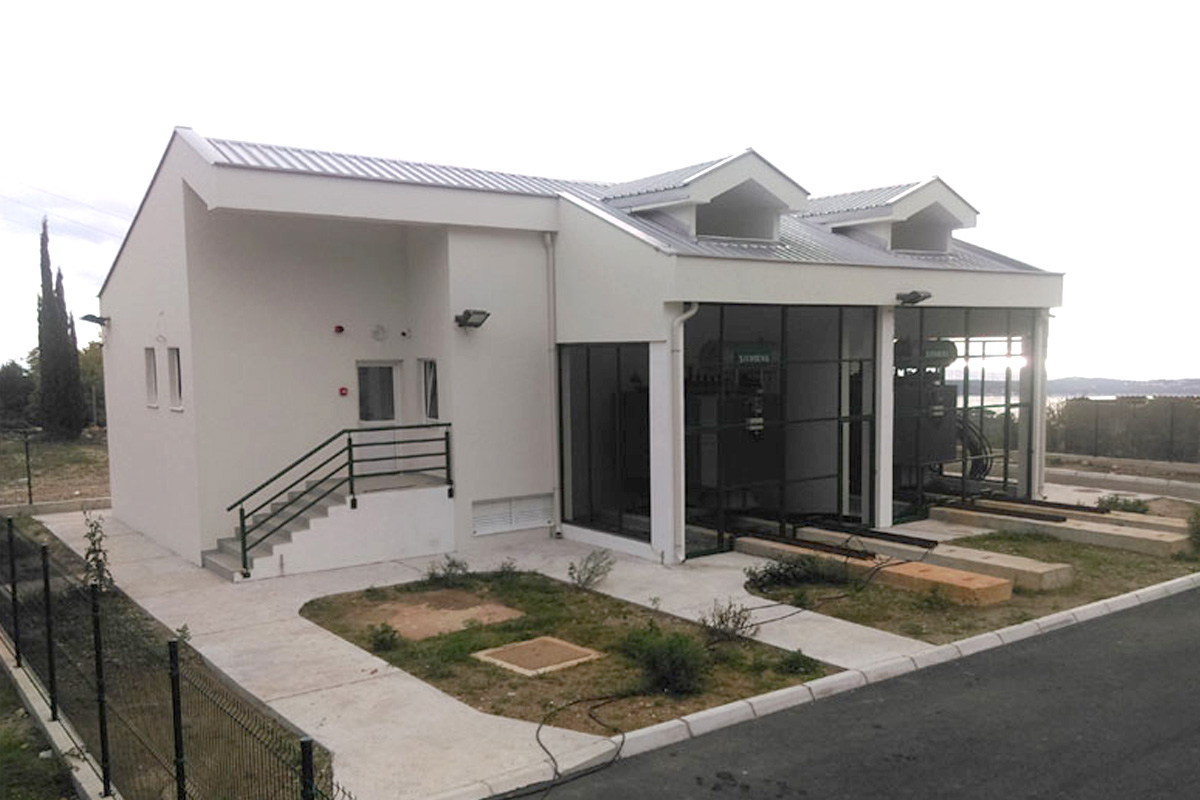

TS 35/10KV 2X8MVA KLINCI

POSTROJENJE 35/10KV KLINCI IZGRAĐENO JE ZA NAPAJANJE POSTOJEĆIH I BUDUĆIH TURISTIČKIH KOMPLEKSA NA POLUOSTRVU LUŠTICA. OBJEKAT JE IZGRAĐEN NA POGODNOJ I VEOMA ATRAKTIVNOJ LOKACIJI KLINCI U BLIZINI NEKADAŠNJE AUSTRUGARSKE, A KASNIJE JUGOSLOVENSKE VOJNE KASARNE. OVO POSTROJENJE, KAO I SVA OSTALA TOGA TIPA JE IZGRAĐENO U SVEMU PREMA ZAHTJEVIMA OPERATORA DISTRIBUTIVNOG SISTEMA CEDIS – PODGORICA. U TRAFOSTANICI JE UGRAĐENA OPREMA SIEMENS. POSTROJENJE 35KV JE TIPA NXPLUS, KOJE SE SASTOJI OD TRI VODNE, DVIJE TRANSFORMATORSKE I JEDNE SPOJNE ĆELIJE. POSTROJENJE 10KV JE TIPA NXPLUSC, A SASTOJI SE OD 17 ĆELIJA OD KOJE SU DVIJE TRANSFORMATORSKE, DVIJE SPOJNE (PREKIDAČKA I RASTAVLJAČKA), ĆELIJE SOPSTVENE POTROŠNJE I 12 IZVODNIH ĆELIJA. TRANSFORMACIJA: UGRAĐENA SU DVA TRANSFORMATORA 35/10KV, SNAGE 8MVA, PROIZVODNJE SIEMENS. U POSTROJENJU SU UGRAĐENE INTEGRISANE ZAŠTITNE I UPRAVLJAČKE MIKROPROCESORSKE JEDINICE TIPA SIPROTEC. UPRAVLJANJE POSTROJENJEM JE IZVEDENO SA STANIČNOG RAČUNARA.

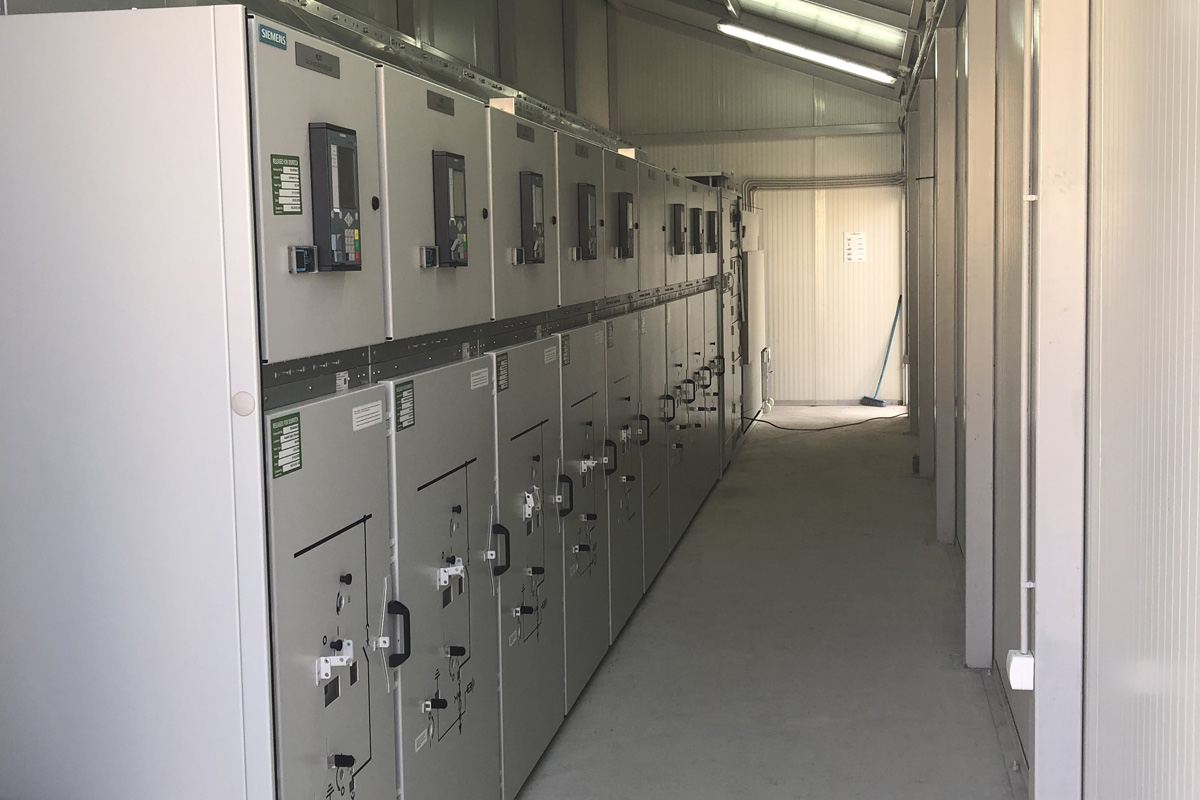

TS 35/6KV 2X8MVA TVRDAŠ - REKONSTRUKCIJA

POSTROJENJE 35/6 KV TVRDAŠ SLUŽI ZA NAPAJANJE TRANSPORTNOG SISTEMA RUDNIKA UGLJA U PLJEVLJIMA. POSTOJEĆE POSTROJENJE, POSEBNO 35KV, KOJE JE BILO VAZDUHOM IZOLOVANO, ZBOG SVOJE LOKACIJE I SMJEŠTAJA U METALNOM KUĆIŠTU, BILO JE VEOMA NEPOUZDANO SA ČESTIM ISPADIMA I HAVARIJAMA KOJE SU NASTAJALE ZBOG PROBOJA IZOLACIJE NA RAZLIČITIM ELEMENTIMA POSTROJENJA. REKONSTRUKCIJA JE OBUHVATALA IZGRADNJU NOVOG GRAĐEVINSKOH OBJEKTA OD LAKE METALNE KONSTRUKCIJE I SENDVIČ PANELA. PROSTORIJE U KOJIMA SU SMJEŠTENA POSTROJENJA SU KLIMATIZOVANE. POSTROJENJE 35KV JE IZVEDENO SA INTEGRISANIM BLOKOM TIPA 8DJH 36KV, KONFIGURACIJE LLL, PROIZVODNJE SIEMENS, A SATOJI SE OD JEDNE VODNE DVIJE TRANSFORMATORSKE ĆELIJE. SVE ĆELIJE SU OPREMLJENA VAKUMSKIM PREKIDAČIMA SA MOTORNIM POGONIMA. POSTROJENJE 6KV JE TIPA NXAIR, PROIZVODNJE SIEMENS, A SASTOJI SE OD DEVET ĆELIJA. INAČE SVE ĆELIJE SU IZVLAČIVOG TIPA. U PROSTORIJI U KOJOJ JE SMJEŠTENO 6KV POSTROJENJE U POSEBNOM, ZA TU SVRHU PROIZVEDENOM KUĆIŠTU UGRAĐEN JE KUĆNI, SUVI TRANSFORMATOR 6/0,4KV, SNAGE 250KVA, PROIZVODNJE SIEMENS. . U OBA POSTROJENJA SU UGRAĐENE INTEGRISANE ZAŠTITNE I UPRAVLJAČKE MIKROPROCESORSKE JEDINICE TIPA SIPROTEC. UPRAVLJANJE POSTROJENJEM JE IZVEDENO SA STANIČNOG RAČUNARA, SA MOGUĆNOŠĆU PLANIRANOG POVEZIVANJA SA DISPEČERSKIM CENTRUM RUDNIKA UGLJA PLJEVLJA.

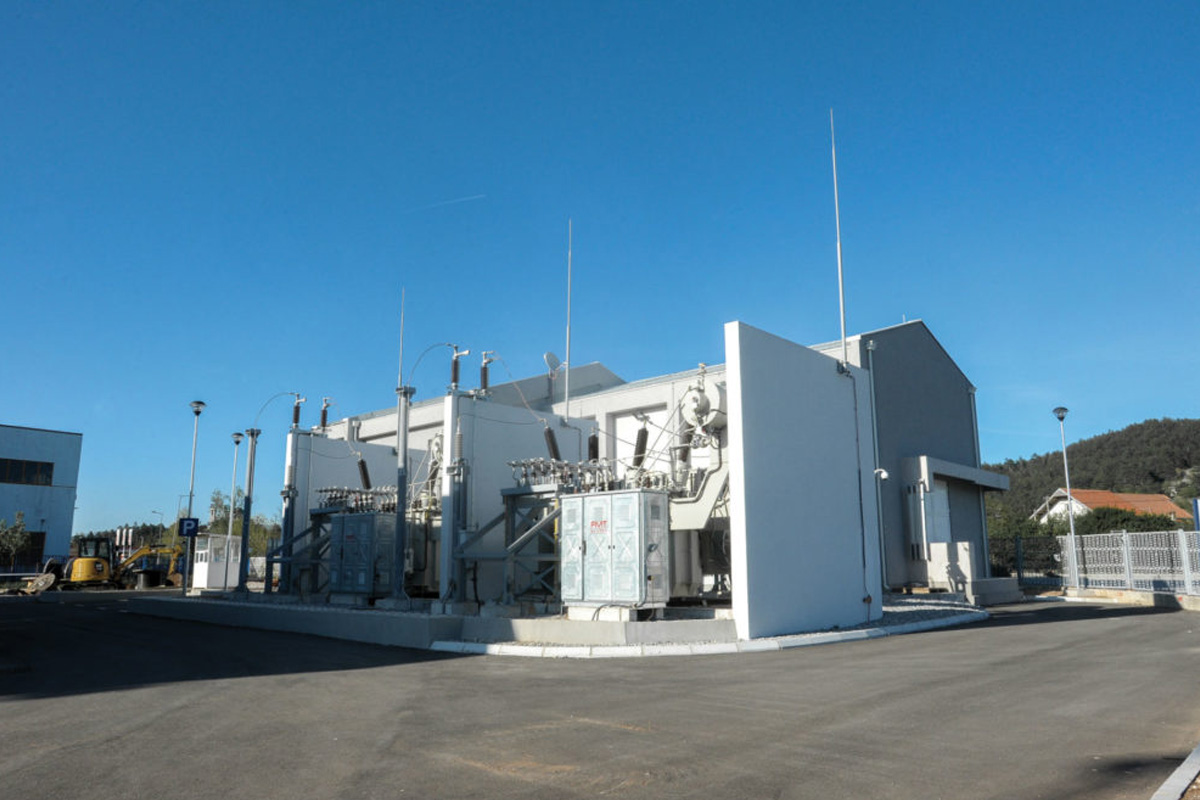

TS 110/10KV 2X31,5MVA NIKŠIĆ 2 – KLIČEVO

POTREBA ZA IZGRADNJOM OVOG OBJEKTA PROISTEKLA JE IZ SPROVEDENIH ANALIZA KOJE SU UKAZALE NA NEOPHODNOST IZGRADNJE NOVE NAPOJNE TAČKE NIKŠIĆA NA NIVOU NAPONA 110KV.OSIM SIGURNIJEG I KVALITETNIJEG NAPAJANJA POTROŠAČA, IZGRADNJOM TS110/10KV NIKŠIĆ2 STVORENI SU POVOLJNIJI USLOVI ZA PRIKLJUČENJE NOVIH PROIZVODNIH OBJEKATA U OKOLINI NIKŠIĆA (VE KRNOVO I MALE HE NA PODRUČJU ŠAVNIKA I PLUŽINA). POSTROJENJE 110KV IZVEDENO JE KAO METALOM OKLOPLJENO, TROPOLNO IZOLOVANO GASOM SF6 POD PRITISKOM, ZA UNUTRAŠNJU MONTAŽU. UGRAĐENA OPREMA JE PROIZVODNJE ABB. POSTROJENJE 110KV SASTOJI SE OD: DVA MJERNA POLJA, DVA TRANSFORMATORSKA POLJA, JEDNOG KABLOVSKOG POLJA 110KV NIKŠIĆ I DVA DALEKOVODNA POLJA (110KV BREZNA I 110KV PRIKLJUČAK ZA ŽELJEZNICU. U TRAFOSTANICI SU UGRAĐENA DVA ENERGETSKA TRANSFORMARORA 110/10KV, SNAGE 31,5MVA, SA KABLOVSKIM PRIKLJUĆCIMA NA POSTROJENJA 110 I 10KV.

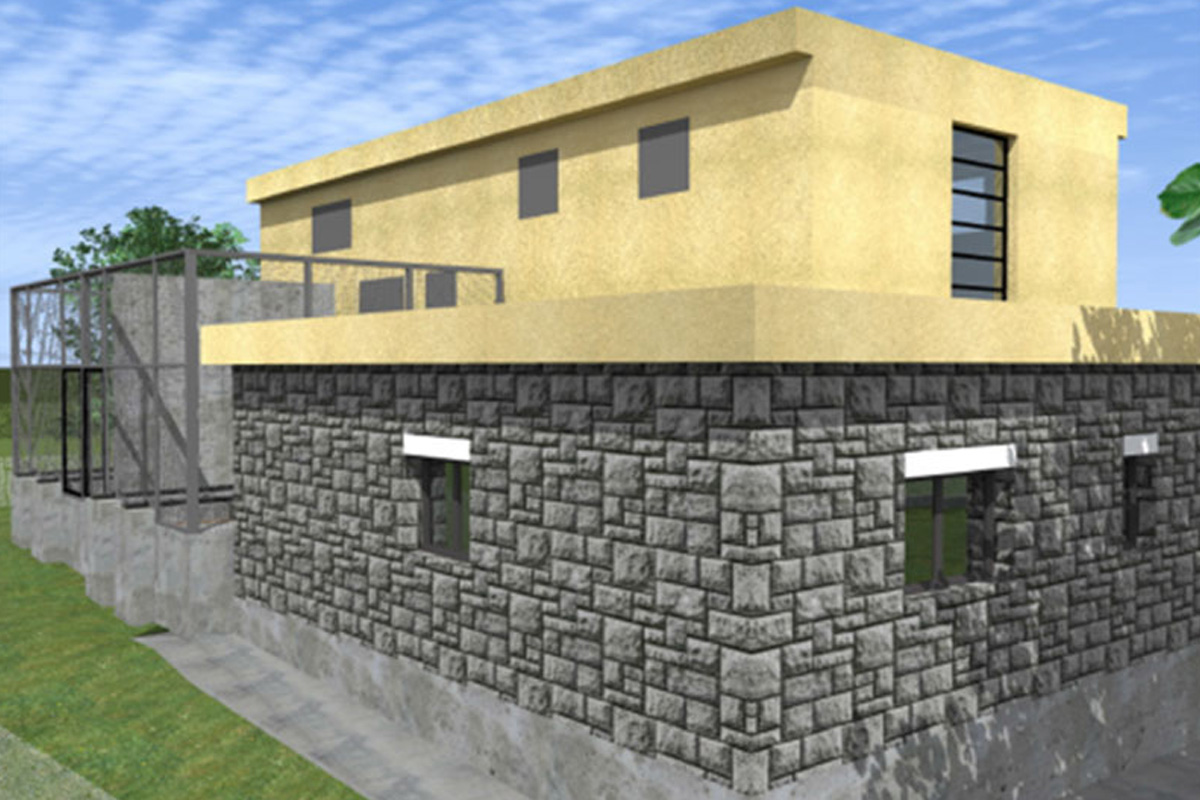

TS 35/10KV PRŽNO - REKONSTRUKCIJA

POSTOJEĆA TRAFOSTANICA NALAZI SE NA ULAZU U UVALU PRŽNA. REKONSTRUKCIJA TRAFOSTANICE JE PLANIRANA KAO ZAMJENA CJELOKUPNE OPREME I POVEĆANJE BROJA ĆELIJA I INSTALISANE SNAGE SA 2,5+4 MVA NA 2X8MVA. SVRHA REKONSTRUKCIJE JE NAPAJANJE SADAŠNJIH I BUDUĆIH TURISTIČKIH KOMPLEKSA LUŠTICA BAY I UVALA PRŽNO. KATEGORIČAN ZAHTJEV INVESTITORA JE BIO DA SE ZADRŽI POSTOJEĆI GRAĐEVINSKI OBJEKAT I DA SE TOKOM ČITAVOG PROCESA IZVOĐENJA RADOVA POSTROJENJE NE ISKLJUČUJE VEĆ DA SE KONTINUIRANO OBEZBJEĐUJE NAPAJANJE POSTOJEĆIH POTROŠAČA ELEKTRIČNOM ENERGIJOM BEZ PREKIDA U ISPORUCI. POŠTUJUĆI U SVEMU ZADATE USLOVE SAČINILI SMO PROJEKAT REKONSTRUKCIJE SA METODOLOGIJOM I TEHNOLOGIJOM IZVOĐENJA RADOVA, KOJI JE PRIJE POČETKA RADOVA PRIHVAĆEN BEZ PRIMJEDBI OD STRANE INVESTITORA. INAČE U POSTROJENJU JE UGRAĐENA OPREMA PROIZVODNJE SIEMENS. POSTROJENJE 35KV JE TIPA NXPLUS, SA DVA SISTEMA SABIRNICA, KOJE SE SASTOJI OD ČETIRI VODNE, DVIJE TRANSFORMATORSKE , JEDNE SPOJNE ĆELIJE I JEDNE MJERNE. POSTROJENJE 10KV JE TIPA NXPLUSC, A SASTOJI SE OD 17 ĆELIJA OD KOJE SU DVIJE TRANSFORMATORSKE, DVIJE SPOJNE (PREKIDAČKA I RASTAVLJAČKA), ĆELIJA SOPSTVENE POTROŠNJE I 12 IZVODNIH ĆELIJA. TRANSFORMACIJA: UGRAĐENA SU DVA TRANSFORMATOR 35/10KV, SNAGE 8MVA. U POSTROJENJU SU UGRAĐENE INTEGRISANE ZAŠTITNE I UPRAVLJAČKE MIKROPROCESORSKE JEDINICE TIPA SIPROTEC. UPRAVLJANJE POSTROJENJEM JE IZVEDENO SA STANIČNOG RAČUNARA I PRIPREMLJENO JE ZA DALJINSKO UPRAVLJANJE IZ BUDUĆEG DISPEČERSKOG CENTRA CEDIS-A.

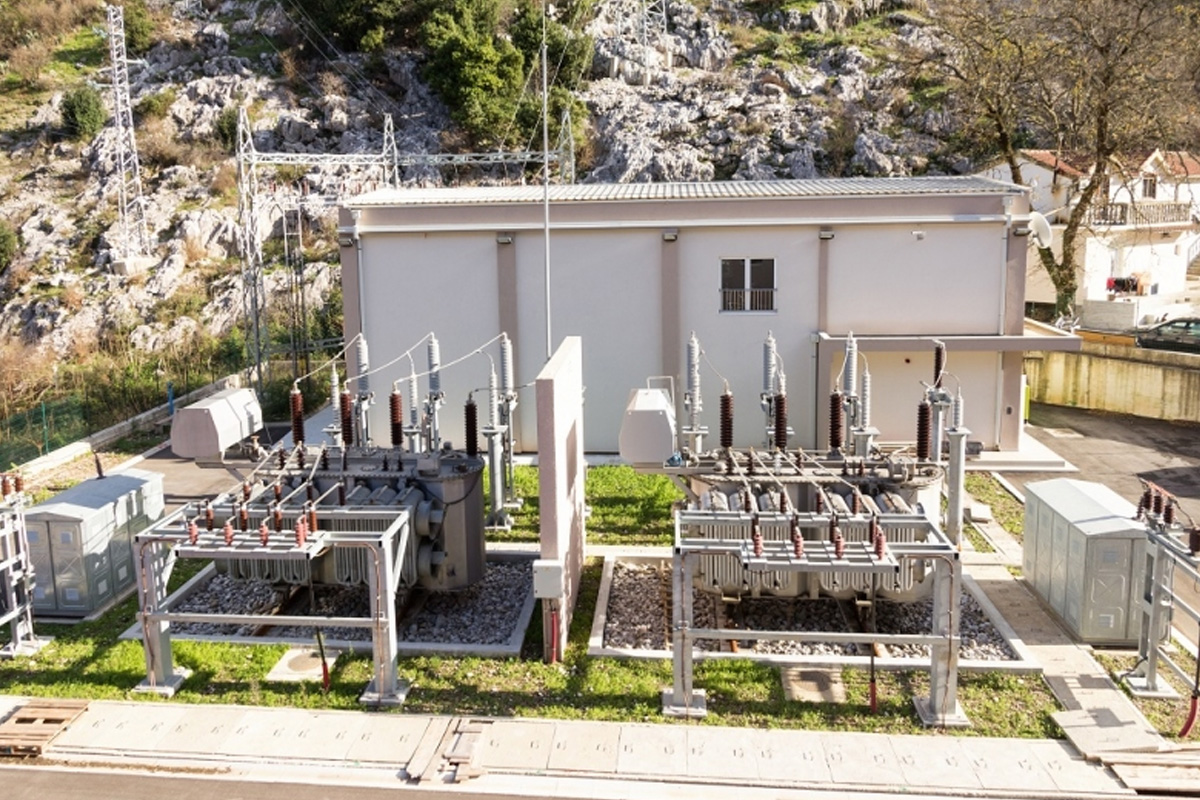

TS ŠKALJARI

IZGRADNJA TS 110/35/10 KV KOTOR (ŠKALJARI) I 110 KV DV TIVAT-KOTOR JE PROJEKAT PRIKLJUČENJA JEDNOG OD NAJZNAČAJNIJIH TURISTIČKIH CENTARA CRNE GORE NA PRENOSNU MREŽU, ČIME SE ZNAČAJNO POVEĆAVA SIGURNOST I KVALITET NAPAJANJA ELEKTRIČNOM ENERGIJOM.

REALIZACIJA PROJEKTA JE PODRAZUMIJEVALA:

• IZGRADNJU TS 110/35 KV KOTOR (ŠKALJARI) 2×20 MVA U GIS-U,
• IZGRADNJU DALEKOVODA 110 KV TIVAT – KOTOR, 5.84 KM, KAO DVOSISTEMSKOG VODA OD TS KOTOR DO TROJICE RADI BUDUĆEG POVEZIVANJA SA TS 400/110/35 KV LASTVA,
• UGRADNJA NOVOG TRANSFORMATORA 20 MVA U TS KOTOR.

OČEKIVANI BENEFITI OD OVOG PROJEKTA SU:

• SMANJENJE GUBITAKA U DISTRIBUTIVNOJ MREŽI;
• POUZDANO SNABDIJEVANJE POTROŠNJE;
• POBOLJŠANJE NAPONSKO REAKTIVNIH PRILIKA NA PODRUČJU KOTORA;
• RASTEREĆENJE TRANSFORMACIJA 110/35 KV U TS TIVAT.

U proteklih 10 godina naša firma je projektovala i instalirala preko 500 trafostanica.
